詳細資料：

免沖刷截止閥主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用免沖刷截止閥。

免沖刷截止閥特點：
1. 高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,這樣流體不會沖蝕閥芯和閥座的密封 面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。
2. 耐高溫、高壓和耐沖蝕的性能主要零件均選用 鋼制造，閥芯和閥座的密封部位均采用堆焊司太立合金鋼的特殊加工工藝。使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點
3. 閥座、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。
4. 閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。

免沖刷截止閥基本參數：

公稱通徑：DN10-125mm

公稱壓力：PN10-42.0mpa

適用介質：蒸汽、水和腐蝕介質

介質溫度：-50℃～700℃

標準與規范

結構簡述：
1.高壓介質進入閥門，先在閥籠充分降壓釋放壓能和噪音,閥瓣和閥座設計成隱藏式結構，這樣流體不會沖蝕閥芯和閥座的密封面，從而起到免沖刷的作用。通過閥瓣上下移動，可以任意調節閥門的流量，具有可調性。
2.耐高溫、高壓和耐沖蝕的性能主要零件均選用 不銹鋼制造，閥芯和閥座的密封部位均采用堆焊司太立硬質合金的特殊加工工藝，密封面堆焊層不低于2.5mm。
3.閥瓣和閥籠之間接觸而不產生摩擦力,閥籠直向定位,使得閥門關閉嚴密無泄漏，開啟靈活無卡滯等優點。
4.閥桿、閥瓣采用活絡結構，可以調整制造過程中由于閥桿不同心而引起的擦傷、泄漏等問題。
5.閥桿表面經抗蝕性氮化處理,剛性、耐磨、抗擦傷性能好。
6.填料為柔性石墨，內加鎳絲, 柔軟耐磨,不會刮傷閥桿。
7.此閥門可以長期使用，只需在管道上面更換損壞內件即可（包括閥座、閥瓣、閥桿、閥籠、填料等）。

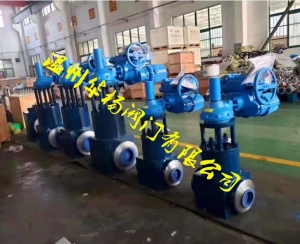

免沖刷式截止閥

針對惡劣工況下的疏水閥，開發生產了組合密封式疏水截止閥，可根據用戶需要配裝氣動、電動執行機構或操作手輪。

特點如下：

1、閥內節流面和密封面分開

由于疏水閥內工質一般接近飽和工況，閥內節流后的壓力變化會使水氣化從而形成閃蒸、氣蝕。節流面和密封面分開的設計使閃蒸、氣蝕的損害在閥套空腔內及節流面處進行，不Z于損壞密封面。傳統截止閥無節流裝置，高溫高壓流體直接沖擊密封面，且密封面處一般為節流處，導致氣蝕就發生在閥門密封面處，從而很快就使密封面因氣蝕而破壞。

2、閥內件活座結構

閥座可方便的進行更換而不需更換閥體。傳統的高溫高壓截止閥大多在閥體上加工閥座（密封面）的方式，這種方式雖可有效降低生產成本，但一方面制了在閥座上進行精細加工及熱處理的可能，另一方面使得一旦閥座損壞嚴重則 更換整個閥門，檢修工作強度大，檢修工期長。

3、的組合密封設計

a、 閥門開啟閥門開啟時，首先是主密封開啟，上下輔助密封依次開啟，直Z下密封開啟前，閥門中存在的流量就是閥芯和閥套之間的間隙漏流量，又因?yàn)橄旅芊馓幱忻芊猸h(huán)，使此時的漏流量只是額定流量的千分之一左右（以DN25閥門為例）。而且如果閥門的主密封面已經完全損壞，閥門也是會保持這個漏流量。

b、閥門開啟后，在閥門下密封打開后，閥門開始過流，此時閥門下密封面處的流通面積始終小于主密封面處的流通面積，這樣就不會在主密封面附近形成節流，主密封面處壓力一直比較穩定、流速較低。而由于在下密封面處形成節流，所以壓力會降低，流速會增大，使氣蝕、閃蒸及沖刷損壞都發生在下密封面處。這樣就形成了對主密封的保護。

（閥內流速分布圖）

（閥內壓力分布圖）

c、關閥

閥門關閉的過程和閥門開啟過程正好相反。

4、密封面

主密封面線密封，使金屬密封面更易發生彈性變形，填補密封接觸面的微觀間隙，真正做到零泄漏。

5、閥內件

選用鋼材，熱處理后表面硬度達到洛氏70度左右，而傳統截止閥一般密封面堆焊硬質合金的工藝，硬度通常只能達到洛氏50多度。

6、執行機構之間的連接

當客戶選用電動執行機構時，閥門和電動頭之間通過我公司生產的柔性連接件連接，既能保證電動執行機構不會因過力矩而保護，又能保證閥門在使用電動執行機構時能關嚴。
