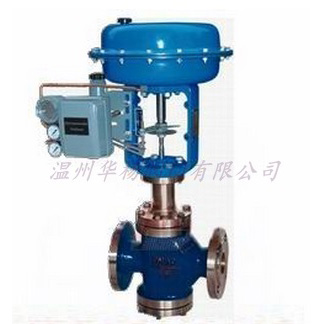

ZJHN氣動薄膜雙座調節閥
ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性 、拆裝方便等優點。廣泛應用于 控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
規格與技術參數
| 公稱通徑mm253240506580100125150200250300400額定流量系數kv101625406310025025040063010016002700公稱壓力MPa1.6 4.0 6.4行 程mm16254063100介質溫度℃-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃流量特性直線、等百分比法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產閥體材質PN(MPa)1.6WCB(ZG230-450) CF3CF8 CF8M4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M閥芯材質1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M上閥蓋型式普通式（常溫型），熱片式（中溫型）可調比30:1氣源接頭M16×1.5 |
執行機構主要技術參數 |
型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
有效面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
彈簧范圍KPa | 20～100(標準)；20～100、40～200、20～60、60～100、80～240 | |||||
主要技術性能指標 |
項目 | 指標值 | |
基本誤差％ | 不帶定位器 | ±5.0 |
帶定位器 | ±1.0 | |
回差％ | 不帶定位器 | 3.0 |
帶定位器 | 1.0 | |
死區％ | 不帶定位器 | 3.0 |
帶定位器 | 0.4 | |
允許泄漏量L/h | 1×10-3×閥額定容量 | |
允許壓差 |
供氣壓力 | 彈簧壓力 | 公稱通徑 | |||||||||||
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。
外形尺寸 公通徑253240506580100125150200250300L(mm)PN1.6MPa185200220250275300350410450550670770PN4.0MPa190210230255285310335425460560740805PN6.4MPa200210235265295320370440475570750820H(mm)普通型56757064565087788789910581068111014981574散熱片型69770077578010401050106212571267130917431819H1(mm)117120139144188208220268278320441503D(mm)225360470620重量(KG)3335475198111148236292433760920 |
型號編制說明：
Z | J | H | N | 25 | P | G | B |
自控閥門 | 執行機構： | 執行機構： | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | 多彈簧氣動薄膜 | P：表示單座 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 |
|
|
| J：表示精小型 | 多彈簧氣動薄膜 | P：表示單座 |
|
|
|
|
| M：表示套筒閥 | 40：表示4.0MPa |
|
|
|
|
|
|
| 64：表示6.4MPa |
|
|
|
訂貨須知：
一、①ZJHN氣動薄膜雙座調節閥產品名稱與型號②ZJHN氣動薄膜雙座調節閥口徑③ZJHN氣動薄膜雙座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。
