??產品說明：??

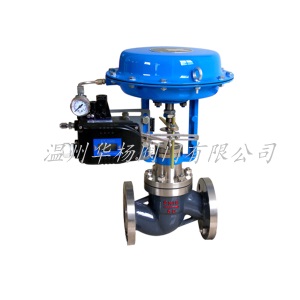

ZXP型新系列氣動薄膜直通單座調節閥
   采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性 、拆裝方便等優點。廣泛應用于 控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有調節型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
產品特點
 頂導向單座調節閥，結構緊湊，部件少、易維修。
   金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
可調范圍大，固有可調比為50。
執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
主要零件材料
主要零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

ZXP氣動薄膜調節閥型號編制方法

    如上圖所示，一個標準的ZXP氣動薄膜調節閥型號應該由19個字段組合而成。比前面我們提到的ZZY自力式調節閥的型號編制多幾項附件代碼。

舉例：

    150ZXPO64BQ12SEXERH表示閥口徑為150mm的氣動薄膜單座調節閥，標準閥體，公稱壓力6.4MPa，整機作用方式氣關，等百分比流量特性。鑄鋼閥體工作溫度范圍-40～250℃，法蘭連接規格按制造廠標準，要求防爆，附配電/氣閥門定位器、空氣過濾減壓器和操作手輪。

訂貨須知：

    一、①ZXP氣動薄膜調節閥產品名稱與型號②ZXP氣動薄膜調節閥口徑③ZXP氣動薄膜調節閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。
