詳細資料：

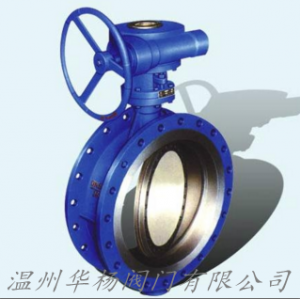

蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
蝶閥作用：蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門
適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等
蝶閥應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
其他技術參數備注：

（1）蝶閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
（2）連接形式：對夾、凸耳式對夾、法蘭、焊接（對焊）等
（3）傳動方式：手動、蝸輪傳動、氣動、電動等
（4）口徑從DN6-DN1200；壓力從1.0MPA-32MPA；溫度-100℃-600℃
（5）材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；

結構特點1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；2.四級加載彈性密封， 保證了閥門內、外的零泄漏；a.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；c.軸的徑向采用O型圈與金屬墊的組合；d.閥座鑲在有彈性條的閥體的槽內；3.采用可調彈性彈子定位。定位準確，結構簡單。

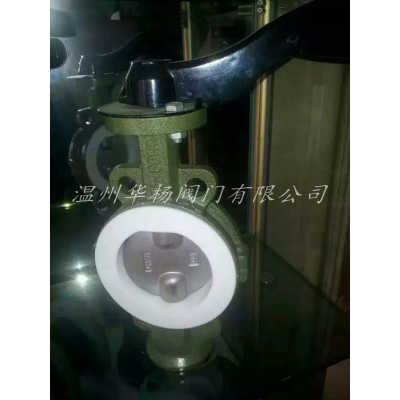

氟塑料襯里蝶閥系列1.其基本類型有兩種，即D71F4和D71F46(中線)全襯里型對夾式蝶閥，采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟"外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。2.由上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

 D71F46、D371F46襯氟手動對夾蝶閥結構圖：D71F46、D371F46襯氟手動對夾蝶閥的主要零件材料：型號閥體蝶板閥桿密封擋圈填襯D71F46-10/16WCB襯F4WCB襯F42Cr13聚四氟乙烯F4PTFE硅橡膠D371F46-10/16WCB襯F46WCB襯F46　　D71F46、D371F46襯氟手動對夾蝶閥的主要性能參數：型號公稱壓力PN(MPa)殼體試驗壓力(MPa)密封試驗壓力(MPa)工作溫度(℃)適用介質D71F46-101.01.51.1-20～180硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質D71F46-161.62.41.76-20～180D371F46-101.01.51.1-20～150D371F46-161.62.41.76-20～150PN1.0MPa聚全氟襯里蝶閥外形尺寸表公稱通徑DN(mm)標準值參考值LDD1D2fbZ-ΦdD0H4033145110853184-1816014050431601251003204-1820014565461801451203204-1825015580461951601353224/8-18250165100522151801553228-18250180125562452101853248-18300203150562802402103248-23300225200603352952653268-23200*2752506839035032032812-23200*3153007844040036842812-23240*3483507850046042843016-23240*41540010256551548243216-25280*46045011461556553243220-25280*50050012767062058543420-25320*53060015478072568553620-30320*61070016589584080054020-30360*675800190101095090554424-34360*80590020311101050100554628-34380*99510021612201160111555028-34400*1170PN1.6MPa聚全氟襯里蝶閥外形尺寸表公稱通徑DN(mm)標準值參考值LDD1D2fbZ-ΦdD0H4033145110853184-1820014550431601251003204-1825015065461801451203204-1825016080461951601353228-18250170100522151801553248-18300185125562452101853268-18300210150562802402103288-23200*2302006033529526533012-23200*2852506840535532033212-25240*3253007846041037543412-25240*3603507852047043543816-25280*43040010258052548544016-30280*47545011464058554544420-30320*52550012770565060844620-34320*56560015484077071855420-41360*62070016591084078855424-41360*686800190102095089855424-41380*8159002031120105099855428-41400*101010021612551170111056028-48400*1185訂貨須知：

    一、①D71F46襯氟蝶閥產品名稱與型號②D71F46襯氟蝶閥口徑③D71F46襯氟蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
