詳細資料：

結構特點及用途

1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。

2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。

3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。

4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。

5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

6、DS系列水封閥門適用于公稱壓力≤1O.OMPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

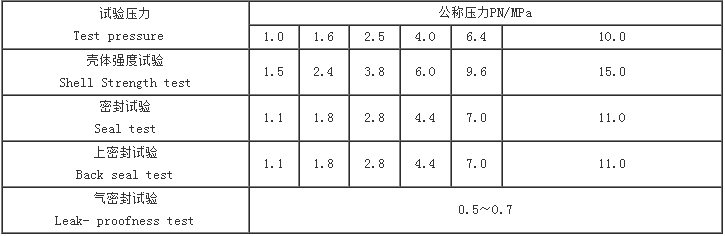

主要性能規范 Chief property and specification

水封閘閥主要尺寸/mm Main dimensions

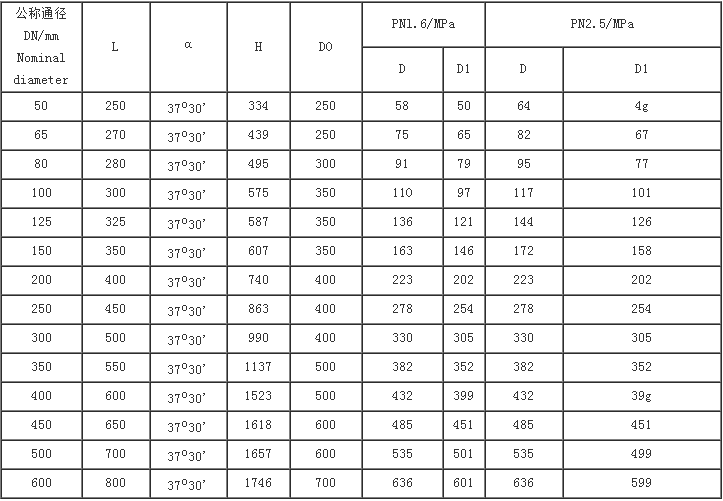

DS/Z64H-16、25 DS/Z64Y-16I、25I

注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用

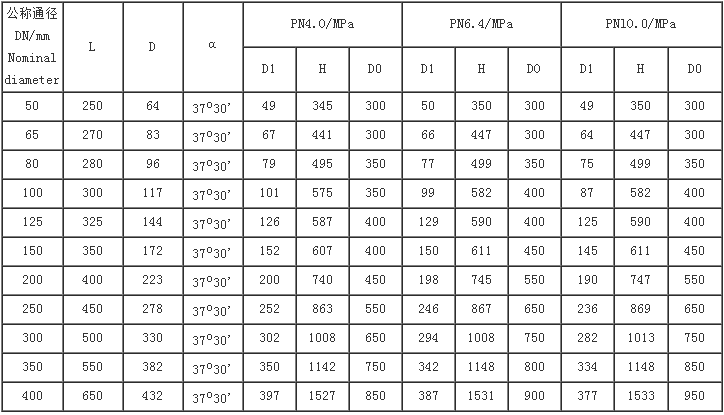

DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

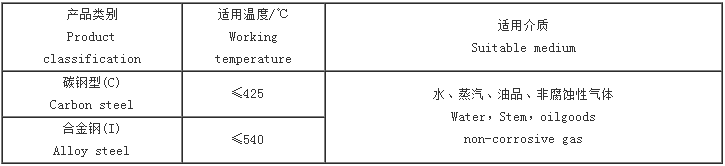

使用范圍 Scope of use

DS/Z44H水封閘閥設計與制造標準：

●設計與制造：GB12234
●法蘭尺寸：GB9113　JB79
●壓力溫度：JB/T74　GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---

訂貨須知：

    一、①DSZ41H/DSZ44H水封閘閥產品名稱與型號②DSZ41H/DSZ44H水封閘閥口徑③DSZ41H/DSZ44H水封閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
